Accton EN2212-2
E' possibile prelevare i segnali necessari alla connessione utp
direttamente dal filtro valor posto al interno della board, oppure
tracciarli dai pin interessati ai rispettivii pin sul connettore esterno
della scheda.
il componente in questione e' un Valor FL1094S ma potrebbe variare di
modello oppure di marca (ad esempio potrebbe esserci un YDL) con un
altro equivalente, il pinout di uscita e' stato ricavato a culo e
dallo schema di connessione dei filtri serie 14F della YDL che sono
compatibili col valor in questione ..
qui il pdf con lo schema di connessione della serie 14F: 14fseries.pdf
qui sotto vengono indicati i pin interessati con relativo
segnale in uscita

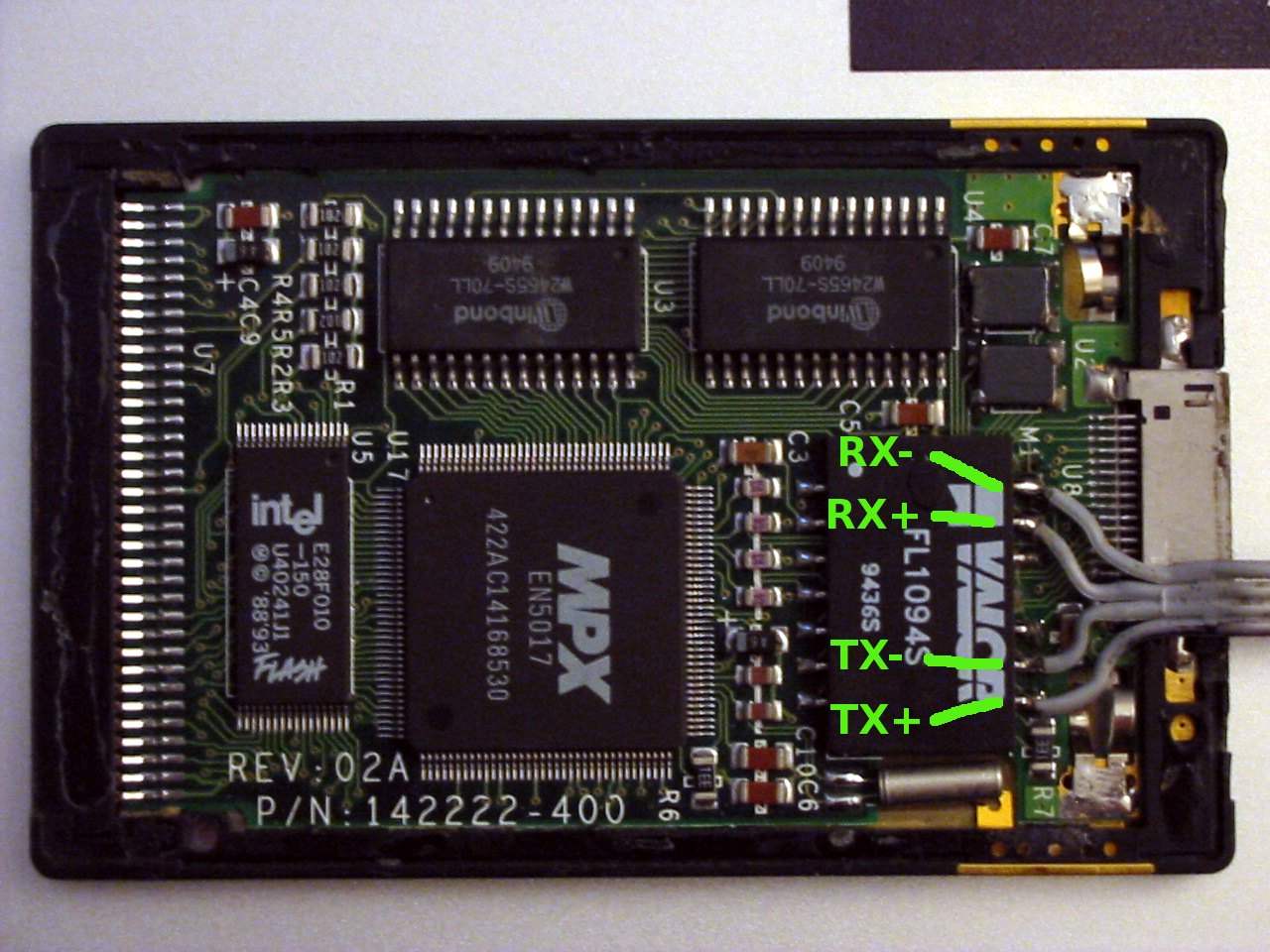

e qui una foto del interno della board con i pin indicati in verde (e
un flat gia collegato ai 4 pin per portare fuori i segnali di rete)
stessa immagine disponibile in 800x600
(54k) oppure 1280x960 (139k)
i segnali di TX+ TX- RX+ RX-
potranno poi essere collegati ai rispettivi pin del connettore rj45,
rispettivamente 1 - 2 - 3 - 6 come
riportato nel pinout sotto indicato
RJ45 FEMALE
CONNECTOR at the network interface cards/hubs.
RJ45 MALE CONNECTOR at the cables.
| Pin |
Name |
Description |
| 1 |
TX+ |
Transmit Data+ |
| 2 |
TX- |
Transmit Data- |
| 3 |
RX+ |
Receive Data+ |
| 4 |
n/c |
Not connected |
| 5 |
n/c |
Not connected |
| 6 |
RX- |
Receive Data- |
| 7 |
n/c |
Not connected |
| 8 |
n/c |
Not connected |
